輸入1路：0-20mA/4-20mA;輸出1路:0-5V/0-10V；工作電24VDC；型號：SOC-AV-1

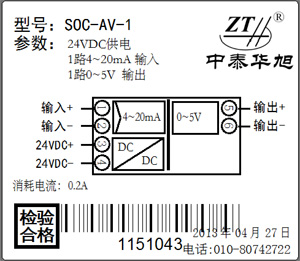

電流轉電壓隔離器SOC-AV-1是中泰華旭自己研發、生產、銷售,基于工控級的一款標準單入單出隔離器，采用磁隔離技術保證隔離器的隔離功能:輸入、輸出、電源間全隔離，能夠屏蔽現場各種干擾信號；同時保證輸出信號不衰減，提供高精度信號。輸入端可接四線制、三線制、兩線制電流信號。
電流轉電壓隔離器技術參數：
1、輸入1路：0-20mA/4-20mA;
2、輸出1路：0-5V/0-10V;
3、工作電壓：36VDC/24VAC/12VDC;
4、 負載電阻：>10kΩ;詳細介紹
電流轉電壓隔離器SOC-AV-1是中泰華旭自己研發、生產、銷售,基于工控級的一款標準單入單出隔離器，采用磁隔離技術保證隔離器的隔離功能:輸入、輸出、電源間全隔離，能夠屏蔽現場各種干擾信號；同時保證輸出信號不衰減，提供高精度信號。輸入端可接四線制、三線制、兩線制電流信號。
產品型號 | SOC-AV-1 | 絕緣電阻 | >100MΩ |
輸入通道 | 1路0-20mA/4-20mA | 響應時間 | 200μS |
輸出通道 | 1路0-5V/0-10V | 環境溫度 | -10℃~ 45℃ |
工作電壓 | 12~36VDC | 環境濕度 | <90% 無結露 |
負載能力 | ≤500Ω | 安裝方式 | 35mm導軌安裝 |
消耗功率 | ≤2W | 外形尺寸 | 22.5×75×105 mm |
工作精度 | 0.1% | 機殼材質 | 耐燃樹脂 |
隔離耐壓 | 1500VDC/分鐘 | 電源顯示 | LED綠燈，通電亮 |

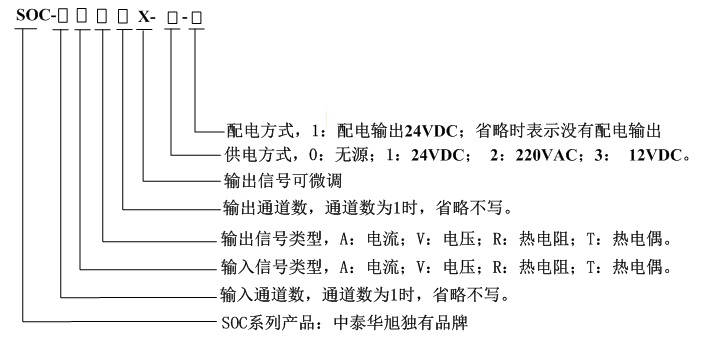

類別 | 型號 | 輸入1路 | 輸出1路 | 工作 電壓 | 負載(歐姆) | 備注 |
隔離器 | SOC-AA-0 | 0-20mA或4-20mA | 0-20mA或4-20mA | 無 | <500 | 長期現貨 |
SOC-AA-1 | 0-20mA或4-20mA | 0-20mA或4-20mA | 24VDC | <500 | 長期現貨 | |
SOC-AA-2 | 0-20mA或4-20mA | 0-20mA或4-20mA | 220VAC | <500 | 長期現貨 | |
SOC-VV-1 | 0-5V或0-10V | 0-5V或0-10V | 24VDC | >10K | 訂貨1天 | |
SOC-VV-2 | 0-5V或0-10V | 0-5V或0-10V | 220VAC | >10K | 訂貨1天 | |
配電器 | SOC-AA-1-1 | 0-20mA或4-20mA | 0-20mA或4-20mA | 24VDC | <500 | 兩線制專用，現貨 |
SOC-AA-2-1 | 0-20mA或4-20mA | 0-20mA或4-20mA | 220VAC | <500 | 兩線制專用，現貨 | |
電流轉電壓 | SOC-AV-1 | 0-20mA或4-20mA | 0-5V或0-10V | 24VDC | >10K | 訂貨1天 |
SOC-AV-2 | 0-20mA或4-20mA | 0-5V或0-10V | 220VAC | >10K | 訂貨1天 | |
SOC-AV-1-1 | 0-20mA或4-20mA | 0-5V或0-10V | 24VDC | >10K | 帶配電，訂貨1天 | |
SOC-AV-2-1 | 0-20mA或4-20mA | 0-5V或0-10V | 220VAC | >10K | 帶配電，訂貨1天 | |
電壓轉電流 | SOC-VA-1 | 0-5V或0-10V | 0-20mA或4-20mA | 24VDC | <500 | 訂貨1天 |
SOC-VA-2 | 0-5V或0-10V | 0-20mA或4-20mA | 220VAC | <500 | 訂貨1天 | |
溫度變送器 | SOC-TA-1 | 熱電偶 K/S/B | 0-20mA或4-20mA | 24VDC | <500 | 訂貨1天 |
SOC-RA-1 | 熱電阻PT100 | 0-20mA或4-20mA | 24VDC | <500 | 訂貨1天 | |
SOC-RA-2 | 熱電阻PT100 | 0-20mA或4-20mA | 220VAC | <500 | 訂貨1天 | |
交流轉直流 | SOC-ACA-1 | 0-5A AC | 4-20mA DC | 24VDC | <500 | 訂貨1天 |
SOC-ACA-2 | 0-5A AC | 4-20mA DC | 220VAC | <500 | 訂貨1天 |
5、消耗功率：≤2W;
6、工作精度：0.1%;
7、隔離耐壓：1500VDC/分鐘;
8、絕緣電阻：>100MΩ;
9、響應時間：200μS;
10、環境溫度：-10℃~ 45℃;
11、環境濕度：<90% 無結露;

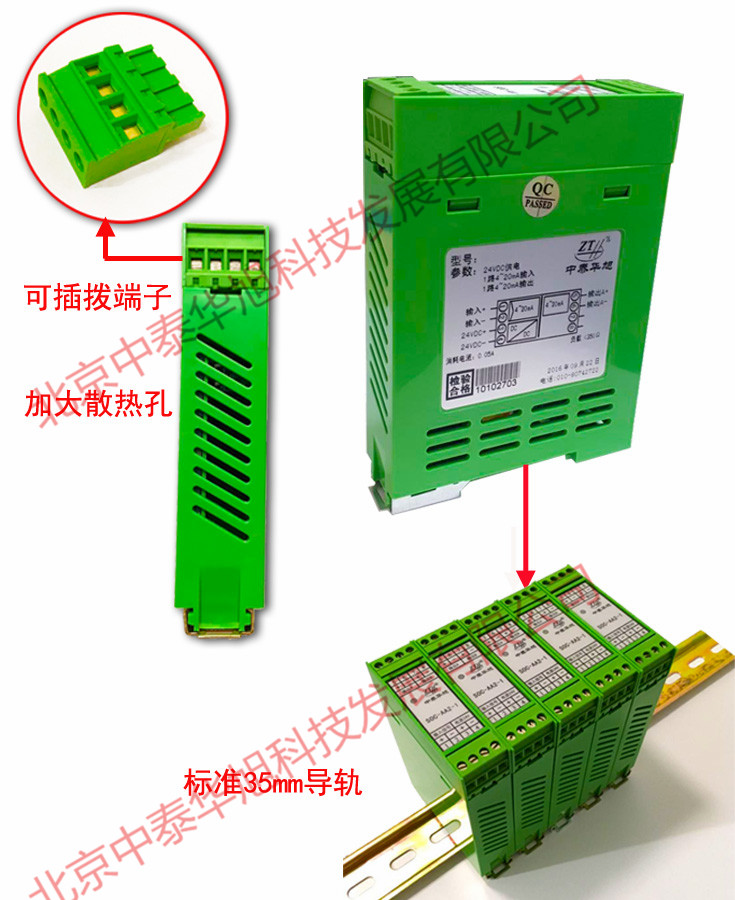

12、安裝方式:35mm導軌安裝;
13、外形尺寸：22.5×75×105(長×寬×高); 單位：mm;
14、機殼材質：耐燃樹脂;
15、電源顯示燈綠LED，通電亮.

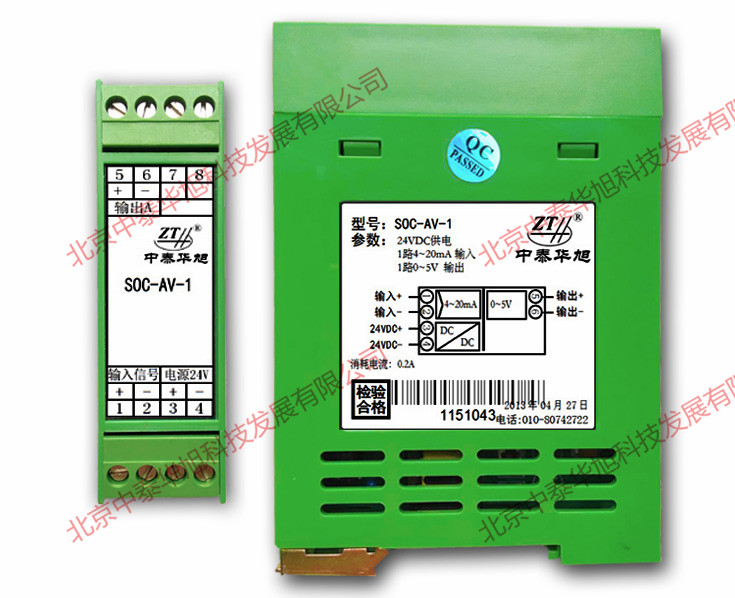

電流轉電壓隔離器正面圖：

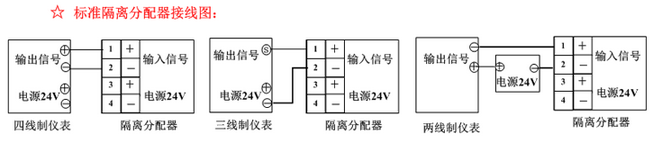

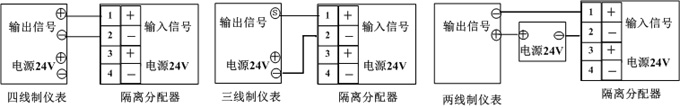

電流轉電壓隔離器接線圖：
根據現場儀表的不同，隔離器的接線方法也不同，SOC-AV-1可以接四線制、三線制、兩線制電流信號，但如果現場是兩線制變送器，我們還是推薦您選用中泰華旭的專用于兩線制的隔離配電器，這樣接線簡單。
相關關注： 【什么是兩線制，四線制】 【如何選型】
